廣州佳環5kg大型臭氧發生器報價方案
1、總述 1.1一套富氧源臭氧發生器系統 1.2本項目由臭氧系統、制氧系統、冷卻水系統及控制系統。臭氧系統包含1套富氧源5kg/h臭氧發生器、制氧系統及其配套的自控，儀表及閥門。廣州佳環電器科技有限公司作為專業的臭氧設備供應商，提供穩定的臭氧設備系統及配套設備，并提供技術與工藝支持。 1.3本方案報價規定了成套臭氧發生器整套設備的設計、制造、供貨、安裝及調試等方面的技術要求。 1.4供方保證提供的產品符合本方案報價及相關要求，并滿足相應的國家及行業標準。 1.5方案報價中未盡事宜由雙方共同解決，并予以確認。 2、循環冷卻水條件
1 | 壓力 | 0.2-0.5MPa | 2 | 溫度 | ≤28℃ | 3 | 渾濁度 | ≤1度（NTU） | 4 | COD | ≤50mg/L | 5 | 懸浮物 | ≤10mg/L | 6 | 氯化物含量 | ≤250mg/L | 7 | 固體顆粒 | 無 |
3、電源條件
1 | 臭氧發生器成套設備電源條件 | 380V/50HZ 三相五線制 |
產品配置及介紹

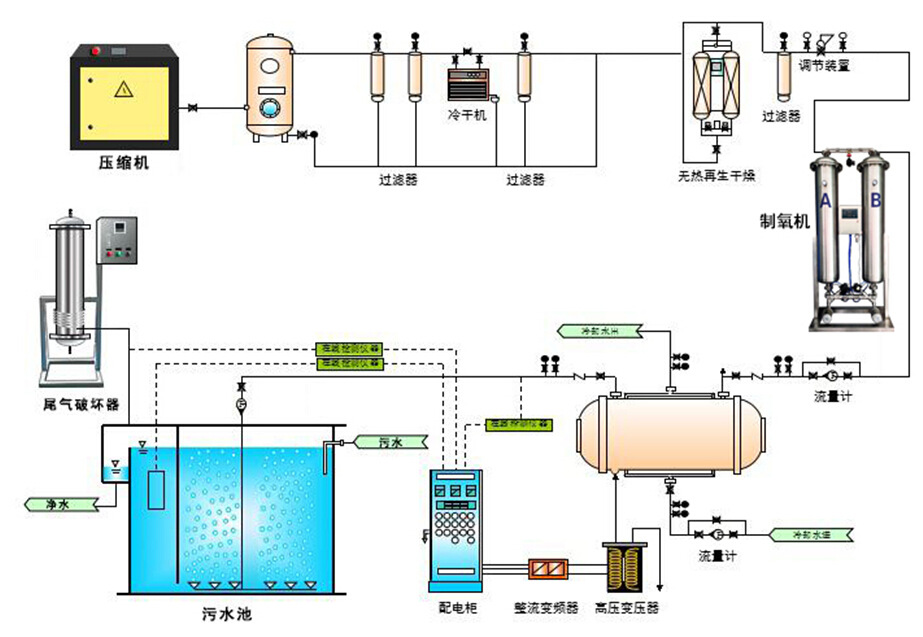

1、臭氧發生器技術參數及報價（見下表） 2、環境條件及設計條件 2.1 氣源條件 臭氧發生器使用干燥潔凈空氣源或氧氣氣源（利用環境空氣制成氧氣供臭氧發生器使用）。 2.2 電源條件 380V 50Hz 臭氧發生系統（不含氣源設備）要求負荷50KW 3、臭氧發生器設計和檢驗標準 CJ/T322-2010 中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》 GB150 鋼制壓力容器 GB/T 191 包裝儲運圖示標志 GB 3095-1996 環境空氣質量標準 GB 4208 外殼防護等級（IP 代碼） GB/T 6682-2008 分析實驗室用水規格和試驗方法 GB 7521.1-2005 低壓成套開關設備和控制設備 第 1 部分：型式試驗和部分型式試驗 成套設備 GB/T 13306 標牌 GB/T13384 機電產品包裝通用技術條件 GB 14050 系統接地的型式及安全技術要求 GB 19517 國家電氣設備安全技術規范 DIN EN60204 設備的電器裝備（一般要求） DIN EN60034 旋轉電機（測定和操作狀態） GB4942.1－85 電機外殼防護 CD/T5226.1－1996 工業機械電氣設備第一部分：通用技術條件 4、系統總體說明 1.臭氧發生器由1臺臭氧放電室、1套臭氧專用中頻高壓電源以及控制系統組成。
2.臭氧放電室是安裝臭氧發生單元的裝置。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣。
3.我公司的臭氧放電室：外電極系不銹鋼制造，臭氧發生單元呈蜂窩狀排布，采用非玻璃放電體——高壓電極和介質管為一體化結構，在高壓電極表面燒結搪瓷介電層。每個臭氧發生單元帶有獨立的高壓熔斷器，保證了放電室整體正常、可靠、有效的工作。
4.臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置，也稱為“供電單元”，使臭氧發生器裝置內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源，經過高壓變壓器升壓后，中頻高壓電源輸送到臭氧發生裝置。 5.電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路。
6.臭氧發生器采用水冷卻，通過滿足質量要求的足量的冷卻水有效地帶走電暈放電時放出的熱量，冷卻水可循環使用并通過外部工藝降溫。
7.發生器產量可根據用戶實際需要進行調整，并具有多重保護功能，防止意外情況下，對發生器造成損壞。 5、臭氧發生器系統機組概況、安裝條件及注意事項 5.1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域 5.2、室內有380v/50Hz交流電源。 5.3、環境溫度要求：0℃-33℃ 5.4、環境適度要求：≦45％ 5.5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上 5.6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調 6臭氧系統成套設備主要技術參數 6.1臭氧發生器技術參數
產品型號 | YT-020-5000A | 冷卻水量(M3/h) | 10 | 臭氧產量（kg/h)(N.T.P) | 5 | 氣源進出口（DN） | 25 | 臭氧濃度（mg/L） | 80-120 | 冷卻水進出口（DN） | 50 | 臭氧電耗（KW.h/kg) | ≤8 | 冷卻水溫度(℃) | ≤25（出口溫升3-4度） | 輸入電源 | AC380V/50HZ/三相 | 氣源露點(℃) | ≤50 | 工作電壓（KV) | 5-7 | 進氣溫度(℃) | ≤30 | 電源頻率 | ＞1000 | 進氣壓力（MPa） | 0.1-0.2 | 進氣流量(L/Min) | 1000 | 工作環境條件 | 環境溫度≤45℃， ＲＨ≤80% |
6.2螺桿式空壓機技術參數
型號 | 120A | 容積流量 | 16.1M³/MIN | 工作壓力 | 0.8Mpa | 功率 | 90KW | 外形 | 2000*1250*1680（mm） | 重量 | 2T左右 | 出口尺寸 | DN65 | 噪音 | ≦75db |
|
6.3儲氣罐
工作壓力 | 08MPa | 設計溫度 | 110℃ | 容器總高 | 1594H1 | 容器內經 | 550￠ | 進氣口 | H2:642 | 出氣口 | H3:1242 | DN:50 | DN:50 | 螺紋式 RP 1½ | 螺紋式RP 1½ | 安全閥接口 | PR ¾ | 排污閥接口 | R ½ |
6.4過濾器
型號 | 濾芯 | 處理風量 | 最大壓力 | 管徑 | 尺寸 | 過濾級別 | HMR150 | 1*150 | 15M³/min | 16bar.g | 2½" | 928*133mm | s級 |
6.5冷凍式干燥機
型號 | 100P | 處理風量 | 13M³/MIN | 入口溫度 | 50-80％℃ | 環境溫度 | ≦38℃ | 使用壓力 | 10KKG/CM | 壓力露點 | 2℃-10℃ | 冷媒 | 22R | 冷媒壓縮機馬力 | 3HP | 電壓 | 220V 50HZ-60HZ | 運行電流 | 10A | 空氣出入口管徑 | 3" | 設備尺寸 | 1250*570*1010MM |
6.6無熱再生吸附干燥機100P技術參數
型號 | 100P | 再生方式 | 無熱再生 | 處理空氣流量 | 13M³/H | 再生氣耗量 | 9％-15％ | 空氣出入口管徑 | 3" | 工作方式 | 雙塔交替工作 | 壓力露點 | -20％-40％℃ | 吸附劑 | 氧化鋁分子篩 | 電源 | 220V 50HZ/60HZ | 尺寸 | 1950*950*1200mm | 功率 | 0.15KW | 使用壽命 | ≧9500h | 工作壓力 | 0.4-0.7MPa | 噪音 | ≦80db | 系統壓差 | 0.5-0.7MPa | 進氣溫度 | ≦45℃ | 控制方式 | 數碼編程 | 重量 | 120kg |
6.7制氧機
型號 | ZL-1000L | 制氧量 | 1000L/min | 工作壓力 | ＜0.6Mpa | 排氣量 | ≦0.8m3/min | 電壓 | 220V 50HZ-60HZ | 運行電流 | 0.4A | 空氣出入口管徑 | 定制 | 設備尺寸 | 以實物為準 |
6.8系統主要設備功率表：
序號 | 設備 | 數量 | 電源 | 單機功率 | 1 | 臭氧發生器 | 2臺 | 380V/50HZ | 50kwh | 2 | 空壓機 | 3臺 | 380V/50HZ | 90kwh | 3 | 冷干機 | 1臺 | 380V/50HZ | 2kwh | 4 | 吸附干燥機 | 1臺 | 220V/50HZ | 2kwh | 5 | 水泵 | 2臺 | 380V/50HZ | 2kwh | 6 | 尾氣破壞器 | 1臺 | 380V/50HZ | 4kwh | 合計 |
|
|
| 150kwh |
6.9氧氣源臭氧發生器報價一覽表：
序號 | 貨物名稱 | 型號/參數 | 數量 | 品牌 | 備注 | 一 | 5KG/H臭氧系統 | YT-030-5000A | 1套 | 廣加環 | 自主生產研發 | 1.1 | 臭氧電柜室 | 電源控制（單片機，采用CPU實行數字控制，設置自動軟啟動功能） | 1臺 | 廣加環 | 外置配套 | 1.2 | 臭氧放電室 | 蜂窩狀搪瓷介電層 | 1個 |
| 外置配套 | 1.3 | 相應儀器、儀表 |
| 1套 |
| 嵌入式 | 1.4 | 溫度控制儀 |
| 1套 |
| 內置配套 | 1.5 | 壓力控制閥 |
|
|
| 內置配套 | 1.6 | 防回水電磁閥 |
| 1個 |
| 內置配套 | 二 | 氣源主要設備 | 標配 | 1套 | 品牌 |
| 2.1 | 螺桿空壓機 | 功率：90KW，流量：16.1m3/min | 1臺 | / | 外置配套 | 2.2 | 冷凍干燥機 | 功率：2.0KW，流量：13.8m3/min | 1臺 | 廣加環 | 外置配套 | 2.3 | 吸附干燥機 | 功率：2.0KW，流量：13.8m3/min | 1臺 | 廣加環 | 外置配套 | 2.4 | 過濾器 | Q級、P級、S級、C級 | 4個 | 廣加環 | 外置配套 | 2.5 | 儲氣罐 | 容積：2.0m³ | 3個 | 佛山隆威 | 外置配套 |
| 儲氣罐 | 容積：1.0m3 |
|
|
| 2.6 | 制氧機 | 1000L/min 濃度＞90% | 1臺 | 廣加環 | 外置AB塔 | 2.7 | 系統安裝輔件 |
| 1套 |
| 配套 |

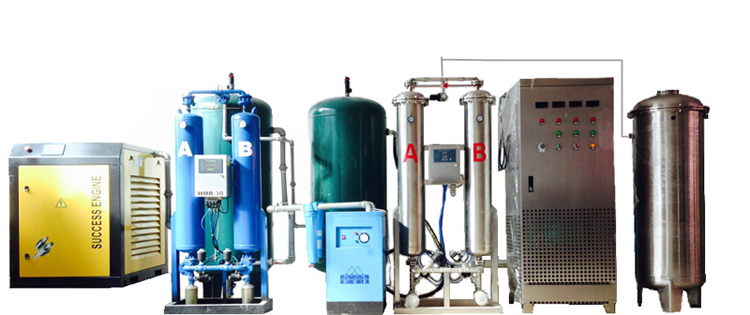

7、交貨期：45個工作日 【全套氣源部分系統】 氣源系統包括：空氣壓縮機、儲氣罐、精密過濾器（Q級）、冷凍干燥機、精密過濾器（P級）、吸附干燥機、儲氣罐、精密過濾器（S/C級） 氣源部分：上述氣源部分為本套系統全套標配，滿足以上氣源技術參數要求，已可采用外接干燥潔凈空氣氣源或氧氣源供臭氧發生系統使用。
|
