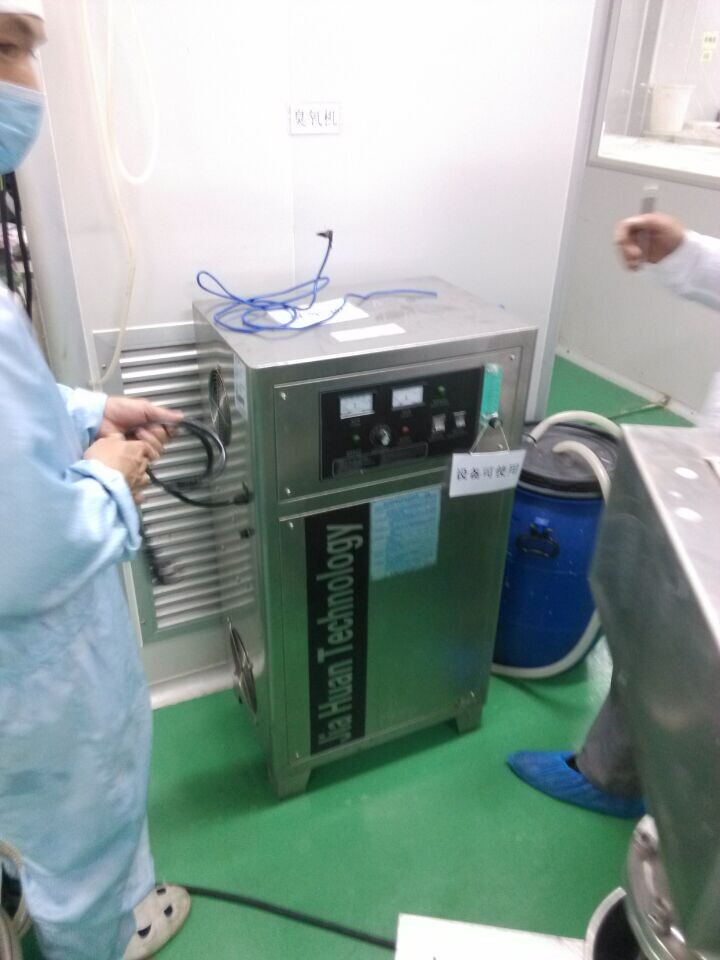

30克氧氣源臭氧發生器 一體式

（型號:YT-016-30A  30克臭氧發生器）

一、產品組成：30G電源模塊、30G脫羥石英管臭氧發生管、空氣分離器分子篩（制氧單元）、微型內置式無油空壓機、高密度冷凝器、電流表、電壓表、濃度調節、電源指示燈、臭氧指示燈、風扇、臭氧輸出口、冷卻水進口、冷卻水出口、流量計（開機調到4-6L）、電源保險

二、產品特點：

1、水冷+風冷雙冷設計（必須接冷卻水）

2、外殼為不銹鋼

3、利用氧氣為氣源，經過干燥過濾器，臭氧濃度提高

4、臭氧量可調節

5、氧氣純度：≥93%

6、水冷型：0.2-0.3T/H

三、設備參數：

機箱尺寸：550*400*1300mm

臭氧產量：30G/H

輸入電壓：220V（50HZ）

重   量：≤53KG

規   格：箱式

功   率：950W

四、注意事項及售后服務

1、注意事項：

    1．機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。

2、售后服務：

1．設備質保期

設備保修期為設備出廠之日起一年保修，終身維護；

①操作人員能熟練操作設備；

②維修人員需掌握設備的日常維護和維修工作。

2．故障排除

①接到服務電話后，接到用戶設備出現故障的信息后，當日給用戶明確答復；檢修設備保證用戶正常使用。

3．其他服務

①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；

②定期提醒用戶更換易損件，檢查設備及注意事項。

4．質量承諾：

①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。

②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。

③在正常的使用情況下，整機設備使用壽命為8-10年。

④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：

A、環境過于潮濕或機器結構內部進水而導致產品損失

B、擅自改動產品結構而導致產品損壞

C、因自然災害或其它不可抗力而導致產品損壞

D、因操作不當導致機器出故障。

3、設備操作及注意：

1、將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，檢查臭氧硅膠軟管與機器的臭氧輸出口是否已接好，將臭氧輸送管導入待消毒空間。并在室內靠近天花板處投加。

2、為達到最佳的臭氧消毒效果，請關閉門窗等，消毒時請勿有人員在室內。

3、接通電源，電壓表顯示當前電壓，打開氣泵開關，氣泵指示燈亮，氣泵開始工作。（電流表顯示當前電流，15克以上機）臭氧輸出口有氣體輸出。

4、延長時間打開臭氧開關（根據當前空氣濕度情況而定，濕度越大，時間越長，一般1—30秒）臭氧指示燈亮，機器開始工作，（15克以上臭氧發生器需要調節濃度旋鈕，對臭氧輸出濃度進行調節，）臭氧硅膠軟管有臭氧氣體輸出 。

5、根據空間使用需要，將定時開關旋至與空間消毒相對應的消毒時間。

（15克以上臭氧發生器無定時器，請另外配置）如不配置定時器，消毒完成后則需要人工關閉臭氧發生器

6、達到設定的消毒時間后，消毒機將自動停止工作或者手動關閉臭氧發生器，完成作業后請將電源插頭拔出；

7、臭氧在室內一般1—2個小時后就會自動分解為氧氣，人若要長時間在室內居留時，需以聞不到濃重的臭氧異味為準，

8、消毒完成后請將臭氧發生器移至干燥通風處，以便箱內不會因?yàn)楦邼窀邷丨h(huán)境產生積水，對臭氧發生器產生影響。

五、設備配套

1、設備連接軟管、臭氧輸送軟管（此為強抗氧化硅膠管管三個月更換一次具佳）。

2、設備出廠時，配備8米配套臭氧發生器硅膠管、1個保險絲、合格證、保修卡、使用說明書等。

六、臭氧發生器設計、制造和檢驗標準

CJ/T322-2010      中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》

GB150             鋼制壓力容器

GB/T 191          包裝儲運圖示標志

GB 3095-1996      環境空氣質量標準

GB 4208           外殼防護等級（IP 代碼）

GB/T 6682-2008    分析實驗室用水規格和試驗方法

GB 7521.1-2005    低壓成套開關設備和控制設備 第 1 部分：型式試驗和部分型式試驗

                  成套設備

GB/T 13306        標牌

GB/T13384         機電產品包裝通用技術條件

GB 14050          系統接地的型式及安全技術要求

GB 19517          國家電氣設備安全技術規范

DIN EN60204       設備的電器裝備（一般要求）

DIN EN60034       旋轉電機（測定和操作狀態）

GB4942.1－85      電機外殼防護

CD/T5226.1－1996  工業機械電氣設備第一部分：通用技術條件

七、產品特點及性能說明

1、先進的電暈放電技術

2、最優化的機械設計

3、先進的IGBT供電單元

4、低諧波污染

5、低能耗

6、臭氧濃度高、結實耐用

7、結構緊湊

8、低維護工作量

9、自動化界面控制

10、放電體

11、臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵，臭氧發生器HY系列應用IGBT集成技術，采用極其穩定、臭氧濃度高、超長使用壽命的智能型鈦金脫羥石英管結構放電單元，空氣冷卻，過溫過流電路保護，臭氧發生器主要部件均為自廠生產，整機為202不銹鋼材質。
